Дом / Продукт / Миксер с боковым входом / TOPC004 Смеситель с регулируемым углом бокового входа

TOPC004 Смеситель с регулируемым углом бокового входа

Смесители с регулируемым углом наклона предназначены для проведения реакционных процессов, перемешивания и хранения жидких, твердожидкостных и других сред в различных отраслях промышленности. Они эффективно применяются в биогазовой, нефтехимической, экологической и других отраслях, в частности, для оснащения крупных хранилищных резервуаров (в том числе водосборных резервуаров). Конструкция поворотного вала используется преимущественно в ситуациях, требующих периодической регулировки положения мешалки — особенно при эксплуатации в крупных хранилищных резервуарах и при необходимости разрыхления отложений. При одинаковом энергопотреблении данная конструкция позволяет обеспечить более широкий диапазон перемешивания, исключяя образование мертвых зон. При монтаже в средней и нижней частях хранилищного резервуара его основные функции включают суспендирование твердых фаз, рассеивание компонентов и формирование циркуляционных потоков. При установке в верхней части водных резервуаров смеситель выполняет функцию усиления циркуляции среды и предотвращения формирования плавающих слоев. Данная серия смесителей может быть оснащена устройством защиты от забивания мешалки и индикатором утечки уплотнения.
Запросить котировку
Настроить рабочее колесо

Смесители с регулируемым углом наклона предназначены для проведения реакционных процессов, перемешивания и хранения жидких, твердожидкостных и других сред в различных отраслях промышленности. Они эффективно применяются в биогазовой, нефтехимической, экологической и других отраслях, в частности, для оснащения крупных хранилищных резервуаров (в том числе водосборных резервуаров). Конструкция поворотного вала используется преимущественно в ситуациях, требующих периодической регулировки положения мешалки — особенно при эксплуатации в крупных хранилищных резервуарах и при необходимости разрыхления отложений. При одинаковом энергопотреблении данная конструкция позволяет обеспечить более широкий диапазон перемешивания, исключяя образование мертвых зон. При монтаже в средней и нижней частях хранилищного резервуара его основные функции включают суспендирование твердых фаз, рассеивание компонентов и формирование циркуляционных потоков. При установке в верхней части водных резервуаров смеситель выполняет функцию усиления циркуляции среды и предотвращения формирования плавающих слоев. Данная серия смесителей может быть оснащена устройством защиты от забивания мешалки и индикатором утечки уплотнения.

Замечание

● Точностные шестеренчатые передачи обладают компактной конструкцией, повышенной прочностью и увеличенным сроком службы.

● Срок службы цельного подшипника превышает 100 000 часов.

● Одноосная компоновка обеспечивает высокую точность и стабильность работы.

● Регулировка угла в четырех направлениях повышает эффективность перемешивания.

● Специально разработанные уплотнительные системы подходят практически для всех эксплуатационных условий.

● Предоставляются электрические или ручные устройства для поворота.

● Специально разработанная крыльчатка с функцией очистки кромок предотвращает наматывание волокнистых материалов.

Примечание:

● Вес, указанный в таблице, является приблизительным и не включает вес подвесных элементов и анкерных болтов.

● Размеры фланцев в таблице могут быть адаптированы под европейские и американские стандарты.

● Представленный метод установки определяет размер отверстия монтажной трубы на боковой стенке смесительной емкости, который можно выбрать при боковой установке.

● Вес двигателя в таблице — это примерный вес стандартного внутреннего двигателя. Он может варьироваться в зависимости от производителя и типа двигателя. Для точных данных рекомендуется ознакомиться с фактическим дизайном.

● Если толщина стенки смесительной емкости недостаточна для обеспечения требуемой прочности, рекомендуется использовать дополнительные меры усиления, такие как ребра жесткости.

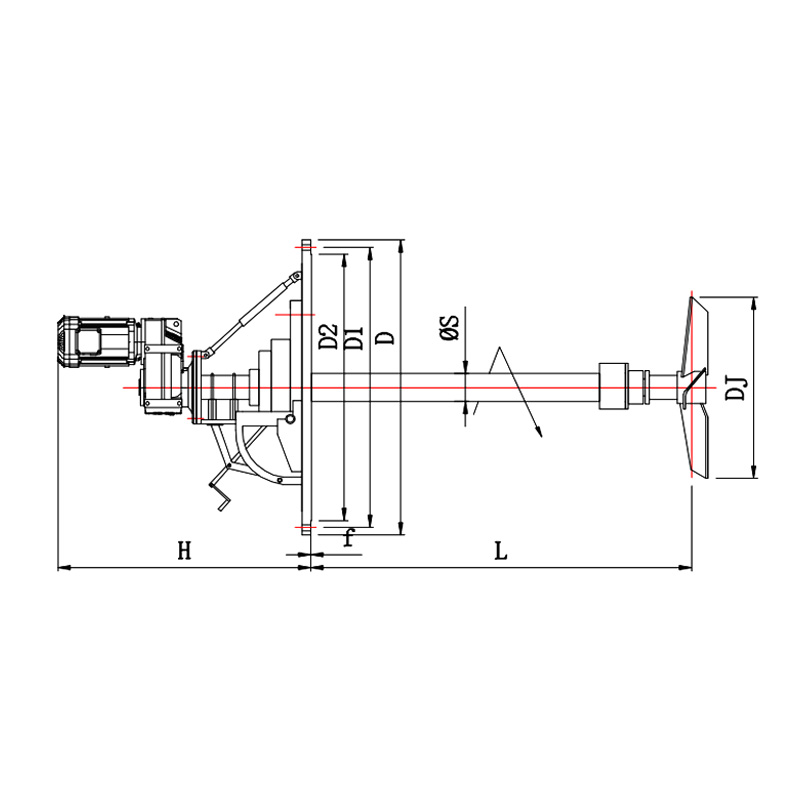

Параметры продукта
Модель Вращение (об/мин) Власть
(кВт)		 Размеры установки Вес(кг)
А Б Н-∅З Д Д1 Д2 С
TOPC004/1 120~500 0.55～1.5 600 683 12-∅18 360 320 260 40 ~266
ТОPC004/2 120~500 1.5～4 850 683 16-∅22 490 445 413 50 ~533
ТОPC004/3 120～500 4～11 1050 819 22-∅26 595 555 518 70 ~895
ТОPC004/4 120～500 11～22 1380 1023 24-∅26 750 705 667 80 ~1238
ТОPC004/5 120~500 22～30 1580 1220 24-∅26 860 810 772 90 ~1455
