Дом / Продукт / Смеситель / TOP2003 SL Двухспиральный конический смеситель

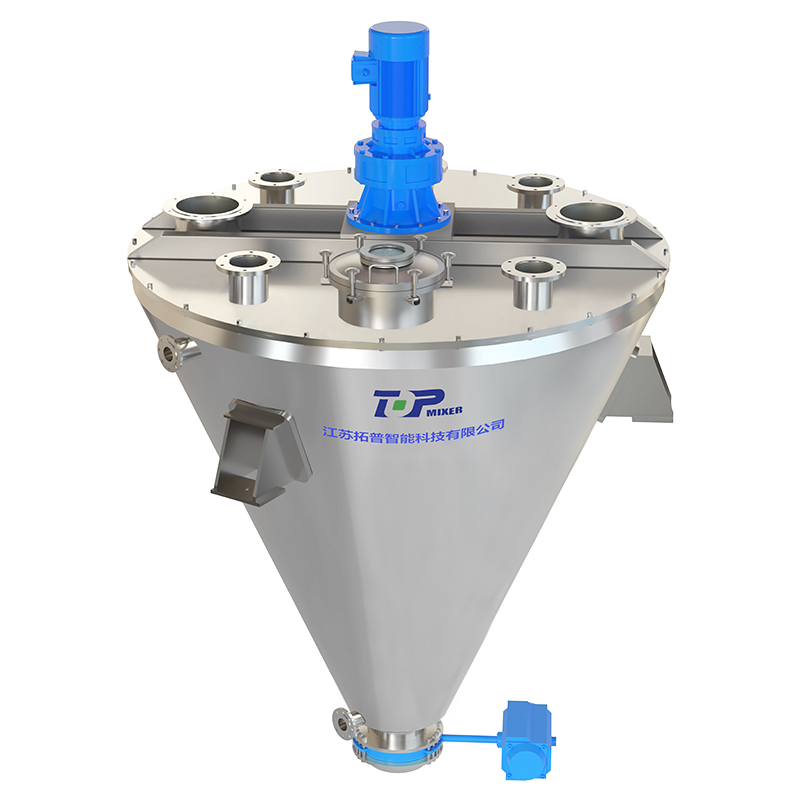

TOP2003 SL Двухспиральный конический смеситель

Двухспиральный конический смеситель представляет собой инновационное оборудование для смешивания материалов, характеризующееся высокой однородностью смеси, низким энергопотреблением, минимальными остатками продукта и низким уровнем дробления. Устройство состоит из двух асимметричных спиралей, которые вращаются вокруг собственной оси с помощью вращающего рычага, обеспечивая их обороты внутри конусной емкости. Материал многократно поднимается захватывающей частью спиралей и подвергается самовращению, что в итоге обеспечивает достижение цели равномерного смешивания. Продукт обладает широким спектром применения и эффективно смешивает порошковые материалы, а также легко перемешивает мелкодисперсные порошковые, волокнистые или листовые материалы. Данное оборудование относится к number one разработчикам и применяемым смесителям на современном рынке.
Запросить котировку
Настроить рабочее колесо

Двухспиральный конический смеситель представляет собой инновационное оборудование для смешивания материалов, характеризующееся высокой однородностью смеси, низким энергопотреблением, минимальными остатками продукта и низким уровнем дробления. Устройство состоит из двух асимметричных спиралей, которые вращаются вокруг собственной оси с помощью вращающего рычага, обеспечивая их обороты внутри конусной емкости.

Материал многократно поднимается захватывающей частью спиралей и подвергается самовращению, что в итоге обеспечивает достижение цели равномерного смешивания. Продукт обладает широким спектром применения и эффективно смешивает порошковые материалы, а также легко перемешивает мелкодисперсные порошковые, волокнистые или листовые материалы. Данное оборудование относится к number one разработчикам и применяемым смесителям на современном рынке.

Замечание

Преимущества двухспирального конического смесителя

1.Богатый опыт эксплуатации и чрезвычайно целеустремленные возможности нестандартного проектирования.

2.Надежные конфигурации привода позволяют настраивать приводные устройства с различными возможностями, мощностью и выходной скоростью в зависимости от свойств обрабатываемого материала, методов запуска и перемешивания. Приводные двигатели используют продукцию международных поставщиков первоклассных двигателей, таких как Siemens, ABB, SEW и другие редукторы, обычно применяемые в циклоидальных редукторах с цепным приводом или турбочервячных редукторах. Для типов распыления жидкостей можно использовать комбинированную конструкцию из жесткозубчатого редуктора и циклоидального вертушечного редуктора (материалы распыляются из центра, что обеспечивает лучший эффект).

3.Мощные вспомогательные компоненты. Смеситель может быть оснащен различными компонентами, обычно используемыми в промышленном оборудовании, включая рубашки змеевикового пара, сотовые рубашки, устойчивые к давлению, рубашки циркуляционных сред, клапаны онлайн-отбора проб, системы контроля температуры, взвешивания, очистки пыли и другие компоненты.

4.При добавлении небольшого количества жидкости необходимо установить устройство распыления жидкости, которое в большей степени способствует равномерному распределению и перемешиванию жидкости в основном материале. Система распыления жидкости состоит из трех основных модулей: источника давления, резервуара для хранения жидкости и распылительной головки. Все функциональные нестандартные изделия могут быть изготовлены по индивидуальному заказу, включая системы распыления жидкости взрывозащищенного типа, нагревательного типа, вакуумного типа и т. д. Материалы могут быть изготовлены по индивидуальному заказу в соответствии с требованиями: углеродистая сталь, нержавеющая сталь SS304, нержавеющая сталь SS316L, нержавеющая сталь SS321 или полиуретановая футеровка или напыление износостойких материалов.

5.Клапаны могут быть изготовлены по индивидуальному заказу с использованием клапанов в форме цветка слива, поворотных затворов, задвижек, шаровых кранов и т. д.

6.Принцип работы двухспирального конического смесителя: Двухспиральный конический смеситель состоит из передающей части, шнековой мешалки и перевернутого конического цилиндра. Мешалка имеет две асимметричные спирали. Вращаясь вокруг собственной оси, спирали вращаются вокруг общей оси и используют вращение вращающегося рычага для совершения оборотов внутри конуса. Оборудование многократно поднимает материал через захватывающую часть спиралей и их самовращение, создавая сложные движения — сдвиг, конвективную диффузию и другие сложные движения в конусе, тем самым достигая цели равномерного смешивания.

Параметры продукта

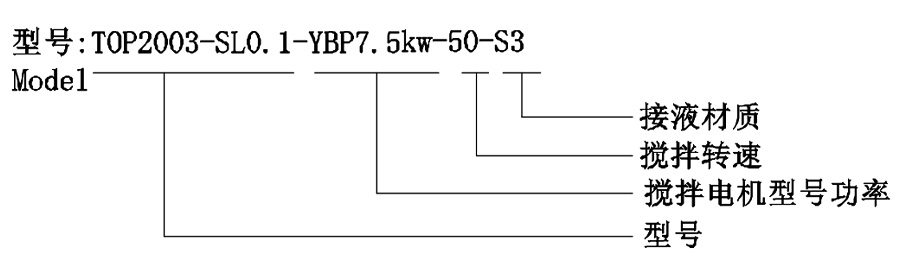

Модель(ТИП) Полный объем(л) Коэффициент нагрузки Двигатель (кВт) Сизор (кВт) Вес(кг) Условия эксплуатации
ТОП2003-SL0.1 0.1 0.6 1.5 1569 ∅ 702 250

Нормальная температура

Регулярное давление
ТОП2003-SL0.3 0.3 0.6 2.2 1929 ∅ 920 550
ТОП2003-SL0.5 0.5 0.6 3 2322 ∅ 1124 660
ТОП2003-SL1.0 1 0.6 4 2869 ∅ 1480 1200
ТОП2003-SL1.5 1.5 0.6 5.5 3140 ∅ 1633 1350
ТОП2003-SL2 2 0.6 5.5 3489 ∅ 1816 1500
ТОП2003-SL3 3 0.6 7.5 3747 ∅ 2210 2300
ТОП2003-SL5 5 0.6 11 4576 ∅ 2402 3000
ТОП2003-SL8 8 0.6 15 5405 ∅ 2805 4500
ТОП2003-SL10 10 0.6 18.5 5795 ∅ 3018 5500
ТОП2003-SL15 15 0.6 22 6475 ∅ 3450 6600
ТОП2003-SL20 20 0.6 30 7535 ∅ 3805 7000
