Дом / Продукт / Смеситель / U-образный ленточный смеситель серии TOPH41

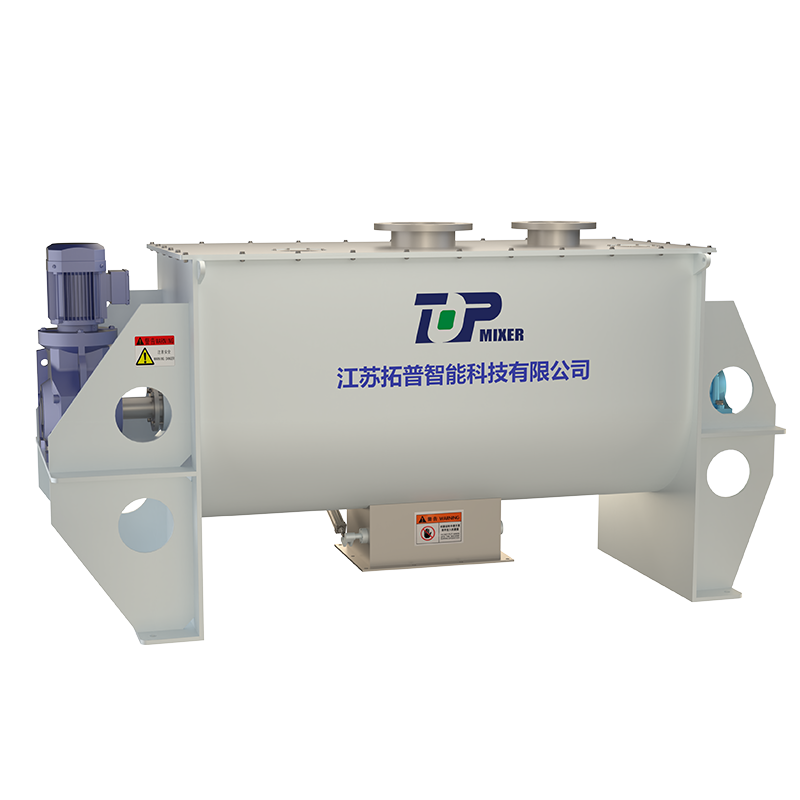

U-образный ленточный смеситель серии TOPH41

Рабочий объем шнекового смесителя составляет от 0,014м3 до 14,5м3. Различная мощность и скорость отвечают большему количеству требований. Его особенностью является то, что оборудование может быть хорошо скоординировано с вашей машиной. Он имеет вакуумную и горячую и холодную рубашки. Материалы можно выбрать в любое время. Доступна промежуточная или нижняя конструкция слива. Доступны резак и различные коробки для наполнителя. Кроме того, уникальные четыре дополнительные формы расположения винтов обеспечивают равномерное смешивание материалов.
Запросить котировку
Настроить рабочее колесо

Рабочий объем шнекового смесителя составляет от 0,014м3 до 14,5м3. Различная мощность и скорость отвечают большему количеству требований. Его особенностью является то, что оборудование может быть хорошо скоординировано с вашей машиной. Он имеет вакуумную и горячую и холодную рубашки. Материалы можно выбрать в любое время. Доступна промежуточная или нижняя конструкция слива. Доступны резак и различные коробки для наполнителя. Кроме того, уникальные четыре дополнительные формы расположения винтов обеспечивают равномерное смешивание материалов.

Замечание

Особенности конструкции и эксплуатации винтового смесителя

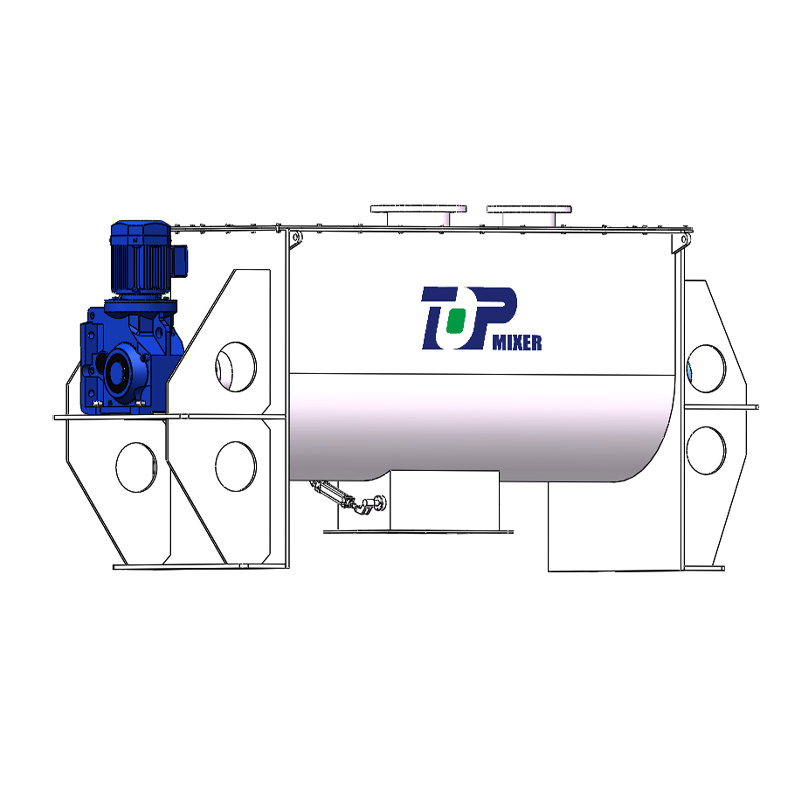

Винтовой смеситель состоит из U-образного контейнера, винтовой перемешивающей лопасти и передаточного компонента. U-образная длинная цилиндрическая конструкция обеспечивает небольшое сопротивление перемещению смешиваемого материала (порошка, полужидкостей) в цилиндре. Вращающиеся вперед и назад лопасти установлены на одной горизонтальной оси, что обеспечивает маломощную и эффективную среду смешивания. Лопасти в форме винтовой ленты изготавливаются в два или три слоя; внешняя спираль собирает материал с обеих сторон к центру, а внутренняя спираль транспортирует материал от центра к обеим сторонам, что формирует интенсивный вихревой поток при перемешивании. Данная конструкция ускоряет процесс смешивания и повышает равномерность распределения компонентов.

Данное оборудование эффективно используется для смешивания вязких и когезионных частиц порошка, а также для смешивания жидких и пастообразных материалов с порошковыми частицами. Благодаря специальной конструкции очистки вязких материалов смеситель предназначен для длительной обработки крупных партий сырья с редко меняющимися сортовыми параметрами.

Способ подачи материала

Порошковый материал подается через пневматическую систему с большой дверцей, обеспечивающей быструю выгрузку и отсутствие остатков сырья. Для высокодисперсных и полужидких материалов используются ручные или пневматические дроссельные заслонки. Настройка температурного режима осуществляется через нагревательно-охладительную рубашку, реализованную двумя способами нагрева: электрическим отоплением и тепловым масляным отоплением. Система охлаждения позволяет прямое впрыскивание охлаждающей воды в рубашку, что обеспечивает большую площадь теплообмена и высокую скорость охлаждения.

В компактных смесителях применяется прямое соединение редуктора, характеризующееся простотой конструкции, высокой эксплуатационной надежностью и удобством обслуживания. Крупногабаритные модели оснащены циклоидальными редукторами; упругое соединение ременной передачи защищает компоненты трансмиссии от перегрузок при эксплуатации.

Контроль разряда

Реализован ручной самоблокирующийся механизм управления разрядом, интегрированный с пневматическим приводным устройством, обеспечивающим надежное и удобное регулирование режима работы смесителя.

Области применения

Винтовой смеситель широко применяется в фармацевтической, пищевой, химической промышленности, а также в производстве пестицидов, пластмасс, пигментов и косметических средств.

Параметры продукта
Модель(Л) Производственная мощность (кг/время) Время смешивания (мин) Мощность (кВт) Скорость шпинделя (об/мин) Вес всей машины (кг) Размер (м)
TOPH2041-200 80-120 45889 3-5.5 65 450 1.6*0.7*1.1
TOPH2041-500 200-300 45889 45758 60 900 2.32*0.73*1.13
TOPH2041-1000 400-600 45889 7.5-15 42 1400 2.8*0.92*1.32
TOPH2041-2000 800-1200 45889 15-22 32 2500 3.31*1.12*1.64
TOPH2041-3000 1200-1800 45889 18.5-30 32 3100 3.75*1.29*1.82
