Руководство по покупке лучшего миксера начального уровня: все, что нужно знать инженерам

Что за Смеситель верхнего входа Стоит ли и когда инженеры должны указывать один из них

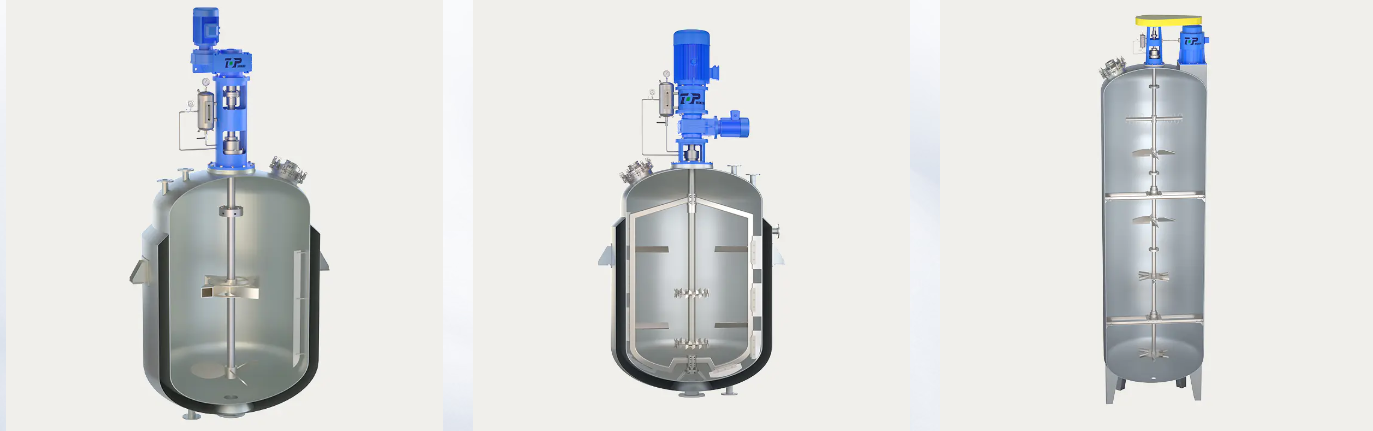

A Смеситель с верхним входом представляет собой узел мешалки, установленный через отверстие в верхней части резервуара или сосуда. , с вертикальным валом, спускающимся в технологическую жидкость, и одним или несколькими рабочими колесами, погруженными в жидкость. Приводной двигатель и редуктор расположены над крышей резервуара или на опорном мосту, поворачивая вал сверху, а не сбоку или снизу. Во многих закупочных документах и ​​технических характеристиках одно и то же оборудование обозначается как смеситель с верхней подачей. Этот термин подчеркивает, что потоки материала, порошка или добавок часто попадают в резервуар сверху, в то время как крыльчатка перемешивает содержимое внизу.

Для инженеров, сравнивающих конфигурации перемешивания, краткий ответ таков: смеситель с верхним входом обычно используется в тех случаях, когда резервуар вмещает более нескольких тысяч литров, когда процесс требует более одной ступени рабочего колеса вдоль вала, когда необходим полный доступ ко дну резервуара для других форсунок или очистительного оборудования или когда вязкость жидкости и загрузка твердых частиц варьируются в широком диапазоне в течение цикла замеса. Смесители с боковой и нижней подачей остаются полезными в более узких областях применения, но семейства смесителей с верхней подачей и верхней подачей охватывают большую часть общепромышленного смешивания, смешивания в резервуарах-хранилищах и перемешивания в реакторе.

В разделах ниже описывается логика определения размеров, выбор рабочего колеса, выбор материалов, методы монтажа и планирование технического обслуживания, которые обычно необходимы инженерам перед окончательной доработкой спецификации смесителя с верхним входом для химического резервуара, бассейна для сточных вод, резервуара для дозирования пищевых продуктов или резервуара для хранения бестарной воды.

Смеситель с верхним входом, Смеситель с верхней подачей и объяснение связанных терминов

В документах на закупку смесительного оборудования используется несколько пересекающихся терминов, и инженеры, впервые работающие над проектом, иногда предполагают, что они имеют в виду разные машины, хотя на самом деле это не так. В таблице ниже показано, как эта терминология обычно применяется в механических чертежах, тендерной документации и руководствах по техническому обслуживанию.

На практике инженер по закупкам увидит, что все четыре термина используются почти как взаимозаменяемые в рамках одного и того же запроса цен. Более важным, чем этикетка, являются основные механические детали: длина вала, ступени рабочего колеса, тип уплотнения и номинал монтажного фланца, все из которых описаны в следующих разделах.

Как работает промышленный смеситель с верхним входом: основные компоненты

Промышленный смеситель с верхним входом состоит из небольшого набора компонентов, которые повторяются практически для любого размера и применения. Понимание каждой детали помогает инженерам быстро прочитать технические данные и выявить несоответствия между требованиями процесса и предлагаемым оборудованием.

Мотор и редуктор

Двигатель обеспечивает вращательную мощность, и поскольку для процесса смешивания обычно требуется гораздо меньшая скорость вала, чем обеспечивает стандартный двигатель, зубчатый редуктор снижает скорость, одновременно увеличивая крутящий момент. Выбор редуктора является одним из наиболее важных решений во всей сборке, поскольку именно крутящий момент, а не чистая мощность, на самом деле перемещает вязкую жидкость или жидкость, содержащую твердые частицы.

Вал смесителя и муфта

Вал передает крутящий момент от редуктора вниз через верхнюю часть бака в жидкость. Длина, диаметр и количество опорных подшипников вала зависят от глубины жидкости и собственной частоты биений вала под нагрузкой. Длинным валам на высоких резервуарах часто требуется промежуточный устойчивый подшипник, чтобы избежать резонанса вблизи рабочей скорости.

Конфигурации рабочего колеса

Выбор рабочего колеса зависит от цели смешивания и реологии жидкости. Общие типы включают:

• Турбины со скошенными лопатками для общего смешивания и взвешивания умеренных твердых частиц.
• Импеллеры на подводных крыльях для энергоэффективного объемного потока жидкостей с низкой и средней вязкостью.
• Турбины с плоскими лопатками или турбины типа Раштона для рассеивания газа и работы с более высокими сдвиговыми нагрузками.
• Якорные и винтовые ленточные рабочие колеса для работы в резервуарных смесителях высокой вязкости, где жидкость почти не отходит от стенки.

Монтажный фланец и уплотнение вала

Монтажный фланец передает весь вес и изгибающий момент смесителя на конструкцию резервуара, поэтому номинал фланца и расположение болтов должны соответствовать как нагрузке смесителя, так и конструкции крыши резервуара. Уплотнение вала, будь то простое манжетное уплотнение, сальник или механическое уплотнение, удерживает технологическую жидкость и предотвращает попадание внешних загрязнений в открытые резервуары.

Выбор смесителя с правой верхней загрузкой: основные инженерные параметры

Прежде чем запросить ценовое предложение, инженер обычно собирает краткий список параметров процесса. Геометрия резервуара, вязкость жидкости, удельный вес и содержание твердых частиц вместе определяют крутящий момент и мощность, которые должен обеспечить смеситель с верхним входом. , и пропуск любого из них приводит к созданию машины слишком маленького или слишком большого размера.

По мере увеличения объема резервуара вместе с ним растет и требуемая мощность двигателя, но не по прямой, поскольку более крупные сосуды обычно работают при более низкой скорости вала и пропорционально более высоком крутящем моменте. В приведенной ниже таблице показаны типичные диапазоны мощности двигателей, на которые ориентируются инженеры при выборе смесителя с верхним входом или смесителя с верхней подачей в зависимости от объема резервуара.

Рисунок 1: Общие нормативные диапазоны мощности двигателя смесителя с верхней загрузкой в зависимости от объема резервуара. Фактическая мощность зависит от вязкости, удельного веса и выбора рабочего колеса.

Согласование скорости смешивания с вязкостью жидкости для бакового смесителя высокой вязкости

Скорость вала и вязкость жидкости движутся в противоположных направлениях. Жидкие водоподобные жидкости можно эффективно смешивать при относительно высоких оборотах, в то время как для густых паст и суспензий требуется резервуарный смеситель с высокой вязкостью, работающий на низких оборотах и ​​со значительно большим крутящим моментом, чтобы избежать остановки трансмиссии или перегрузки вала. Слишком быстрая обработка вязкой жидкости приводит к потере энергии и увеличению напряжения сдвига без улучшения качества смеси, тогда как слишком медленная обработка вязкой жидкости увеличивает время цикла обработки без пользы.

Рисунок 2: Скорость обычно падает с увеличением вязкости, поэтому крутящий момент, а не скорость, становится ограничивающим фактором проектирования для густых жидкостей.

Два безразмерных числа определяют это соотношение в практике смешивания: число Рейнольдса смешивания, которое сравнивает силу инерции с силой вязкости в резервуаре, и число мощности, которое связывает геометрию рабочего колеса с мощностью, потребляемой на заданной скорости. Поток имеет тенденцию оставаться ламинарным при низких числах Рейнольдса, а это означает, что спиральная лента или якорное рабочее колесо, работающее близко к стенке резервуара, становится гораздо более эффективным, чем небольшая высокоскоростная турбина, которая в противном случае оставила бы нетронутыми застойные зоны.

Промышленное применение смесителей с верхней загрузкой и верхней подачей

Смесители с верхней загрузкой и верхней загрузкой используются во многих перерабатывающих отраслях. Конкретный выбор рабочего колеса, уплотнения и материала меняется от одного применения к другому, хотя базовая конфигурация монтажа остается неизменной.

Смеситель с верхней загрузкой для смешивания химических веществ в резервуарах

При химической обработке смеситель с верхним входом для работы в химических резервуарах обычно используется для смешивания реагентов, резервуаров для регулирования pH и реакционных сосудов. Коррозионная стойкость и целостность уплотнений имеют здесь большее значение, чем грубая мощность, поскольку многие химические потоки агрессивны по отношению к стандартным деталям из углеродистой стали, контактирующим с рабочей средой.

Смеситель верхнего входа для очистки сточных вод

Смеситель с верхним входом для очистки сточных вод обычно устанавливается в уравнительных бассейнах, резервуарах нейтрализации и резервуарах дозирования химических веществ на очистных сооружениях. Эти агрегаты обычно работают непрерывно, поэтому долговечность подшипников и уплотнений при постоянной нагрузке становится центральным фактором выбора.

Смеситель с верхней загрузкой для смешивания осадка

В анаэробных варочных котлах и сгустителях используется смеситель с верхней загрузкой для перемешивания осадка, который удерживает твердые частицы во взвешенном состоянии и предотвращает расслоение. При работе со шламом часто сочетается умеренная вязкость с абразивными твердыми частицами, что способствует прочному покрытию рабочего колеса и более широким зазорам вала.

Смеситель с верхней загрузкой для хранения резервуара для воды

В хранилищах питьевой и технической воды смеситель с верхним входом используется в резервуарах для воды главным образом для предотвращения термического расслоения и обеспечения равномерного распределения остатков дезинфицирующего средства по всему объему хранения. Требования к мощности здесь обычно скромные, поскольку вязкость самой жидкости близка к воде.

Смеситель с верхней загрузкой для пищевой промышленности

Смеситель с верхним входом для пищевой промышленности обычно отдает предпочтение гигиеническому дизайну, гладким внутренним поверхностям и материалам, выдерживающим частые циклы мытья. В этом секторе консистенция партии и мягкий контроль сдвига имеют такое же значение, как и интенсивность смешивания сырья.

Выбор материала и корпуса: нержавеющая сталь и взрывозащищенные варианты

Смеситель с верхней загрузкой из нержавеющей стали

Смеситель с верхней загрузкой из нержавеющей стали обычно используется в тех случаях, когда технологическая жидкость является коррозийной, соленой или требует гигиенической обработки поверхности. Линии обработки продуктов питания и напитков, фармацевтических промежуточных продуктов и тонкой химической обработки предпочитают детали из нержавеющей стали, контактирующие с рабочей средой, поскольку они выдерживают частые циклы промывки и очистки на месте без разрушения поверхности.

Взрывозащищенный смеситель с верхним входом

Во взрывозащищенном смесителе с верхним входом используется герметичный корпус двигателя, рассчитанный на защиту от потенциальных источников возгорания, когда смеситель работает в зоне работы с легковоспламеняющимися растворителями, горючей пылью или другими опасными средами. Инженеры, работающие над этими проектами, обычно согласовывают выбор корпуса с исследованием классификации зон предприятия на ранних этапах проектирования, поскольку тип корпуса влияет на размер корпуса двигателя и способ монтажа.

Сравнение типов монтажа: смесители с верхним, боковым и нижним входом

Выбор типа монтажа является одним из первых решений при планировании системы смешивания. Промышленный смеситель с верхним входом, как правило, обеспечивает максимальную гибкость в зависимости от размеров резервуаров и технологических задач, поэтому он остается выбором по умолчанию для большинства технических характеристик промышленных миксеров, работающих в тяжелых условиях, хотя конфигурации с боковым и нижним входом по-прежнему лучше подходят для конкретных компоновок на некоторых предприятиях.

Рисунок 3: Относительное сравнение пяти практических факторов, оцененных по общей пятибалльной инженерной шкале, а не по фиксированному стандарту.

Смесители с боковым входом могут подходить для очень больших открытых резервуаров, где шахта с верхним входом должна быть непрактично длинной, а смесители с нижним входом иногда подходят для ситуаций с ограниченным запасом высоты. Даже в этом случае расположение мешалки, установленное сверху, обычно имеет преимущество, если доступ для технического обслуживания и надежность уплотнения сопоставляются с производительностью смешивания, поскольку компоненты привода остаются над линией жидкости и доступны без слива жидкости из резервуара.

Планирование технического обслуживания и надежность смесителей верхнего монтажа

Планирование надежности миксера верхнего монтажа обычно сосредоточено на трех точках износа: уплотнении вала, смазке зубчатого редуктора и крепеже рабочего колеса. Состояние уплотнений обычно является первым, что необходимо проверить во время планового осмотра. , поскольку разрушение уплотнения часто проявляется в виде просачивания жидкости вокруг монтажного фланца задолго до появления каких-либо симптомов трансмиссии.

Рисунок 4: Общие контрольные точки интервала проверки, скорректированные на практике в зависимости от рабочего цикла, абразивности жидкости и непрерывной или прерывистой работы.

Непрерывная работа со сточными водами или осадком приводит к сокращению этих интервалов по сравнению с резервуарами периодического действия, а содержание абразивных твердых частиц ускоряет износ покрытия рабочего колеса и вала независимо от типа монтажа. Регистрация тенденций вибрации и состояния масла в коробке передач с течением времени дает раннее предупреждение задолго до того, как уплотнение или подшипник действительно выйдут из строя.

Рекомендации по установке промышленных смесительных систем для тяжелых условий эксплуатации

Качество установки напрямую влияет на долгосрочную надежность любого тяжелого промышленного смесителя, и большинство проблем на местах связано с тем, что один из следующих этапов был выполнен в спешке или пропущен во время ввода в эксплуатацию.

1. Убедитесь, что крыша резервуара или опорная конструкция могут выдержать полный статический вес плюс изгибающий момент, возникающий во время работы, а не только сухой вес миксера.
2. Проверьте соосность вала между выходом зубчатого редуктора и муфтой вала миксера до того, как емкость будет заполнена, поскольку смещение под нагрузкой впоследствии исправить гораздо труднее.
3. Проверьте зазор рабочего колеса от стенки и дна резервуара на соответствие допуску чертежа, особенно на емкостях с внутренними перегородками или змеевиками.
4. Затяните все болты монтажного фланца в указанной последовательности и с указанным моментом, а не затягивайте их за один проход вокруг фланца.
5. Перед подачей технологической жидкости выполните первоначальный тест на холостом ходу, чтобы подтвердить направление вращения и проверить биение вала.
6. Записывайте базовые значения вибрации и потребляемого тока, когда смеситель работает в нормальных технологических условиях, поскольку эти значения станут отправной точкой для будущих проверок по техническому обслуживанию.

Структурная поддержка заслуживает особого внимания в проектах модернизации, где существующая крыша резервуара, предназначенная для более легкой мешалки или вообще без мешалки, может нуждаться в усилении, прежде чем можно будет безопасно установить более крупную верхнюю мешалку.

Работа с ведущим производителем миксеров начального уровня

Выбор лучшего производителя смесителя входного типа предполагает нечто большее, чем просто сравнение технических данных с технологическими требованиями. Инженерная поддержка на этапе спецификации, возможность моделировать нестандартную геометрию резервуара и доступ к опыту применения в различных отраслях – все это определяет, насколько хорошо будет работать готовое оборудование, когда оно достигнет места эксплуатации.

Компания Wuxi Top Mixer Equipment Co., Ltd. является одним из примеров производителя промышленных мешалок со специальной командой инженеров, занимающейся оборудованием для смешивания жидкостей, порошков и суспензий. Основанная в 2003 году с производственной базой в Уси, в промышленном районе дельты реки Янцзы, компания организует свою работу в нескольких подразделениях, включая смешивание порошков и суспензий, энергию биомассы и защиту окружающей среды, промежуточную обработку пищевых продуктов и фармацевтических препаратов, а также тонкое смешивание химикатов. Такая структура подразделений распространена среди производителей, которые обслуживают широкую клиентскую базу, поскольку геометрия рабочего колеса, тип уплотнения и выбор материала существенно различаются в зависимости от резервуара для дозирования пищевых продуктов и реактора тонкой химической обработки.

Когда инженеры оценивают производителя смесителя верхнего входа, в начале разговора обычно всплывают несколько практических вопросов: может ли производитель смоделировать критическую скорость вала для нестандартной высоты резервуара, может ли он использовать материалы рабочего колеса, соответствующие необычному химическому составу жидкости, и могут ли они поддержать ввод в эксплуатацию и устранение неисправностей после установки устройства. Производители, имеющие опыт работы в химической, водоочистной, пищевой промышленности и секторе биомассы, обычно предлагают более широкую систему координат для решения этих вопросов, чем поставщик, работающий с конфигурацией одного каталога.

Часто задаваемые вопросы

• Q1: Что такое смеситель с верхним входом?

  A: Это мешалка, установленная через верхнюю часть резервуара, вал и рабочее колесо которой направлены вниз в технологическую жидкость, а двигатель и редуктор остаются над резервуаром.

• Вопрос 2: Как работает смеситель с верхним входом?

  A: Двигатель приводит в движение зубчатый редуктор, который снижает скорость и увеличивает крутящий момент, вращая вертикальный вал, соединенный с одним или несколькими крыльчатками, которые создают структуру потока внутри резервуара для смешивания или суспендирования содержимого.

• Q3: Что такое смеситель с верхней подачей?

  Ответ: Этот термин описывает ту же конфигурацию с верхним расположением, часто используемую, когда процесс включает подачу потоков порошка, добавок или жидкости в резервуар сверху, в то время как крыльчатка перемешивает смесь.

• Q4: Что такое промышленная мешалка

  Ответ: Это общий термин для оборудования, которое создает движение внутри резервуара или сосуда для смешивания жидкостей, суспендирование твердых частиц или поддержания однородной температуры и состава на протяжении всей технологической партии.

• Вопрос 5: Что такое танковая агитация

  Ответ: Перемешивание в резервуаре представляет собой механический процесс создания потока внутри резервуара, обычно с помощью вращающегося рабочего колеса, для достижения смешивания, суспендирования, теплопередачи или однородности реакции.

• Вопрос 6: Как правильно выбрать смеситель с верхним входом для моего резервуара?

  О: Начните с геометрии резервуара, вязкости жидкости, удельного веса и содержания твердых частиц, затем сопоставьте крутящий момент и тип рабочего колеса с этими параметрами, прежде чем выбирать мощность двигателя и конфигурацию уплотнения.

• Вопрос 7: В чем разница между смесителем с верхним входом и смесителем с боковым входом?

  A: Смеситель с верхним входом монтируется через верхнюю часть резервуара с приводом над линией жидкости, а смеситель с боковым входом монтируется через стенку резервуара вблизи дна, что подходит для некоторых больших открытых емкостей.

• Вопрос 8. Может ли смеситель с верхним входом работать с жидкостями высокой вязкости?

  О: Да, при наличии подходящего рабочего колеса, такого как конструкция якоря или спиральной ленты, и шестеренного редуктора, рассчитанного на низкую скорость и высокий крутящий момент, конфигурация резервуарного смесителя высокой вязкости может эффективно обрабатывать густые жидкости.

• Q9: В каких отраслях используются смесители с верхним входом?

  Ответ: На предприятиях химической обработки, очистки сточных вод, переваривания осадка, хранения воды, производства продуктов питания и напитков, а также на предприятиях по производству энергии из биомассы обычно используются смесители с верхней загрузкой и верхней подачей.

• Вопрос 10: Как часто следует обслуживать смеситель с верхним входом?

  О: Интервалы проверок варьируются в зависимости от рабочего цикла и абразивности жидкости, но многие агрегаты, работающие в непрерывном режиме, проверяются примерно раз в шесть-двенадцать месяцев, при этом состояние уплотнений и трансмиссионного масла является основными контрольными точками.

• Вопрос 11: Предлагает ли ведущий производитель смесителей начального уровня нестандартную конструкцию?

  Ответ: Многие производители, в том числе Wuxi Top Mixer Equipment Co., Ltd., работают с инженерами для моделирования нестандартной геометрии резервуара и корректировки длины вала, типа рабочего колеса и конфигурации уплотнений в соответствии с конкретным процессом.

• Вопрос 12: Какова роль зубчатого редуктора в мешалке, установленной сверху?

  A: Шестеренчатый редуктор преобразует скорость двигателя в более низкую скорость вала и более высокий крутящий момент, которые требуются для большинства операций смешивания, и его номинал во многом определяет, какую нагрузку может выдержать миксер в процессе эксплуатации.
